工程制图4.5.1 安卓版 专业绘图

工程制图是一款专为工程领域学习者和从业者打造的移动端辅助绘图工具，集图纸查看、基础编辑、尺寸标注、符号库调用及规范查询于一体。它打破了传统CAD软件对PC端的依赖，将常用的制图功能浓缩进手机屏幕之中，让用户随时随地进行图纸浏览、快速批注和简易设计。无论是机械专业的在校生，还是施工现场的技术员，都能通过它快速查看dwg/dxf等格式图纸，并利用内置的行业标准库辅助完成课程作业或现场交底。软件界面清爽，操作逻辑贴近手机用户习惯，配合云端同步功能，真正实现“口袋里的绘图板”。

核心特色

多格式图纸极速解析

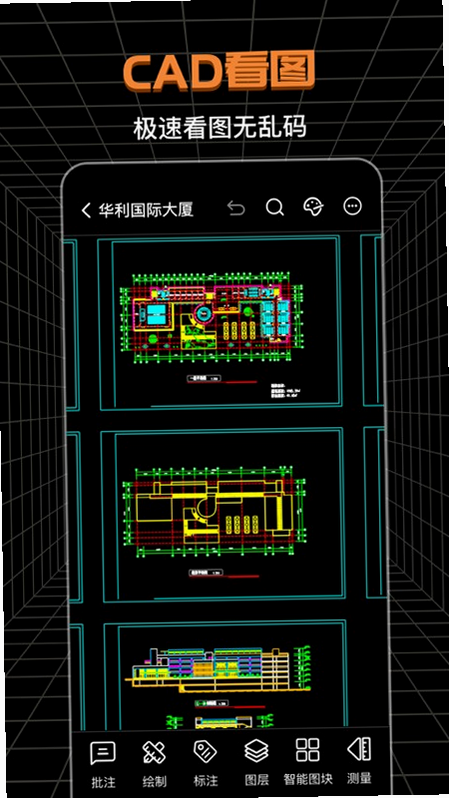

工程制图内置高性能图形引擎，支持打开DWG、DXF、PDF等十余种主流工程文件格式，即使文件体积较大也能在数秒内完成加载。图形缩放、平移操作顺滑流畅，图层管理独立呈现，用户可单独控制各图层的显示与隐藏，便于在复杂图纸中快速定位关键信息。同时，软件针对高分辨率屏幕做了适配，线条边缘锐利不模糊，长时间看图也不易疲劳。

智能标注与测量工具

软件提供线性、对齐、角度、半径、直径等常用标注工具，操作方式与PC端CAD高度一致，轻点两点即可生成精准标注。测量功能支持连续测量和面积计算，结果实时显示在浮窗中。对于施工现场的快速复核，这一功能尤为实用，省去了携带卷尺和计算器的麻烦。

内置工程符号库与标准规范

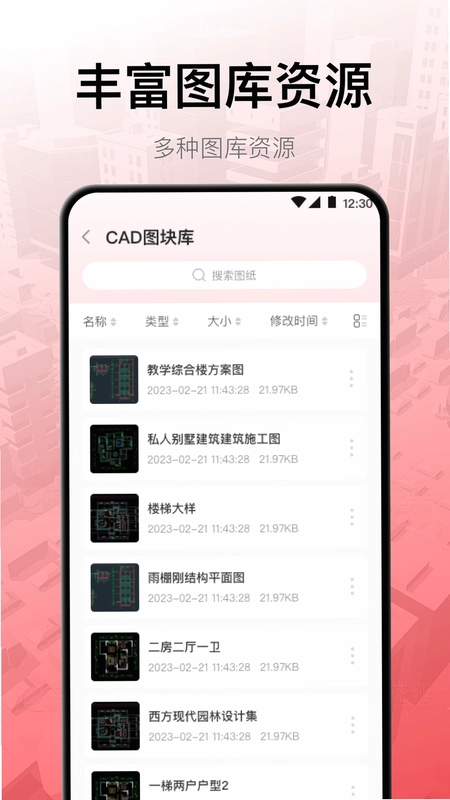

针对机械、建筑、电气等不同专业，软件内置了丰富的标准符号库，如表面粗糙度、焊接符号、电气元件符号等，插入图纸时只需选择对应分类，即可快速放置并调整大小角度。同时，软件附带常用制图标准查询功能，涵盖图纸幅面、标题栏格式、尺寸标注规范等基础内容，方便学生和初级工程师随时查阅。

云同步与团队协作

注册登录后，用户可将图纸上传至云端，在不同设备间无缝切换查看和编辑。分享功能支持生成链接或二维码，团队成员通过手机即可快速预览图纸，并可在图上添加批注和修改建议，所有修订记录自动留存，方便追溯。对于小型项目组来说，这大大提升了沟通效率。

用法与操作亮点

功能模块	具体操作	适用场景	备注
图纸打开	点击“打开”选择本地文件或从云盘导入	查看同事发来的dwg图纸	支持多选批量打开
图层管理	长按图层列表可设置显示/隐藏/锁定	隐藏非关键图层以简化视图	图层颜色可自定义
尺寸标注	选择“标注”工具，点击起点和终点	快速标注两点间距离	可调整文字大小和精度
符号插入	从符号库选择符号，点击图纸放置	添加焊接符号到焊缝位置	可旋转和缩放
云同步	登录后点击“上传”将图纸保存至云端	回家后继续在平板上编辑	免费空间5GB

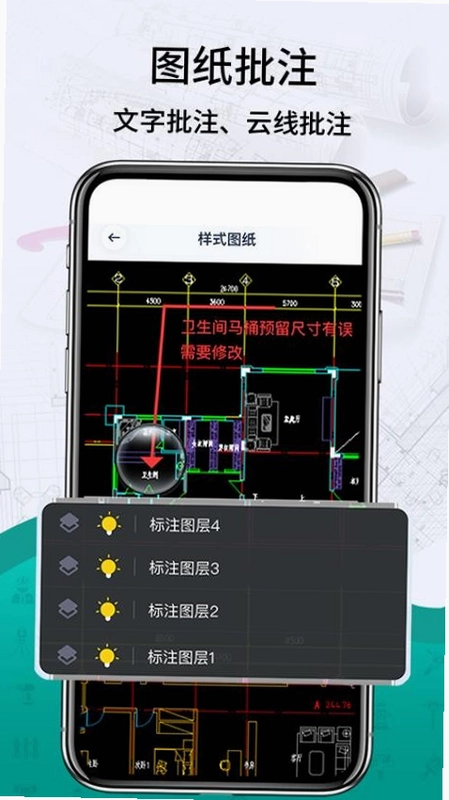

批注协作	点击“批注”在图上画圈并输入文字	审图时标记修改意见	批注可导出为图片

使用指南

1. 安装首次打开时，请务必允许软件读取存储权限，否则无法打开本地图纸文件。若拒绝权限，可在系统设置中手动开启，否则部分功能会闪退。

2. 建议将常用图纸存放于手机内部存储的“工程制图”文件夹中，方便快速定位。使用文件管理器提前整理好图纸，能显著提升打开速度。

3. 在手机上查看图纸时，双指捏合可缩放，单指滑动可平移，双击可全屏显示。若感觉操作不跟手，可在“设置”中调整触控灵敏度。

4. 如需在电脑上继续编辑，可通过云端下载原文件，或用软件“导出”功能另存为DXF格式。导出时建议选择低版本DXF，兼容性更好。

5. 若遇到打开图纸显示空白或线条丢失，请检查原文件是否包含外部参照或特殊字体，可在软件设置中开启“显示缺失字体”作为替代。

6. 对于超大图纸（超过50MB），建议关闭“实时渲染”选项，否则拖拽时可能出现卡顿。开启“性能模式”可有效提升流畅度。

7. 使用标注功能时，若标注数值与实际尺寸不符，请检查图纸单位设置，确保与图纸原单位一致。

8. 软件支持横竖屏自动旋转，但在平板或手机上建议锁定竖屏，避免频繁切换造成视觉疲劳。在设置中可关闭自动旋转。

9. 若提示缺少“字体库”，可下载安装百度手机助手中的“工程字体包”，或直接搜索“工程制图字体包”获取。

10. 遇到应用闪退时，先尝试清除应用缓存（设置-应用管理-工程制图-存储-清除缓存）；若仍无法解决，卸载后重新安装最新版本。注意卸载前备份云端图纸，以免数据丢失。

11. 在PC端（Windows或Mac）上，可通过浏览器访问官网下载桌面版，与安卓端账号互通。

12. 本软件完全离线可用，无需联网激活，但云同步功能需要连接Wi-Fi或移动网络。

用户问答专区

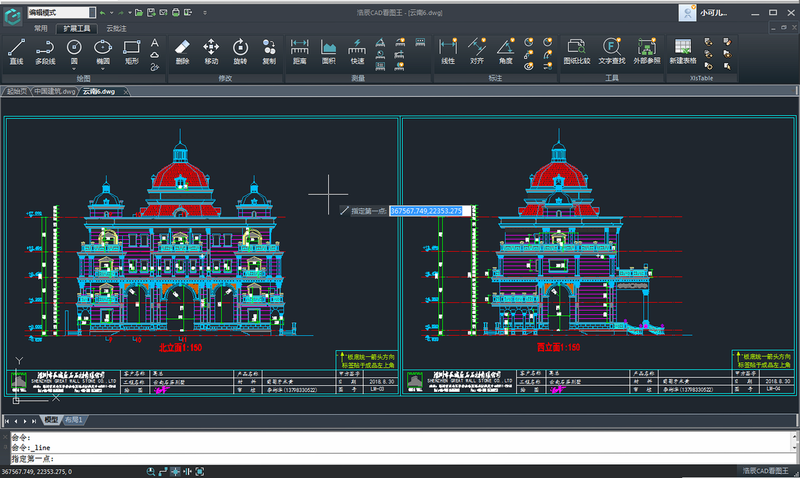

问：工程制图软件和CAD有什么区别？答：简单来说，工程制图是轻量级移动端看图工具，而AutoCAD是专业级桌面设计软件。工程制图侧重快速查看、批注和基础编辑，适合现场查看和沟通；CAD功能全面，适合复杂图纸设计和精细建模。如果你是学生或只是偶尔看图，工程制图完全够用；如果需要画图，建议搭配电脑版CAD使用。

问：工程制图软件如何导入电脑上的图纸？答：方法有三种：1. 通过数据线将图纸文件复制到手机存储中，然后用软件打开；2. 使用软件自带的云同步功能，在电脑浏览器上传图纸，手机端登录账号即可同步；3. 使用QQ/微信文件传输助手发送到手机，点击用工程制图打开。推荐第二种方式，不受线缆限制，且自动备份。

问：工程制图软件安全吗？会不会有病毒？答：工程制图官方版已经通过主流安全软件检测，无广告插件，不收集用户隐私。下载时请认准官方渠道或应用商店的“官方”标签，避免从不明网站下载修改版。安装后首次运行会请求存储权限，这是为了读取图纸文件，属于正常行为。
